超陡长波通滤光片

24款产品

超陡长波通滤光片（Ultrasteep Long Pass Filter）允许波长大于设定波长的光通过，波长小于设定波长的光截止。
联合光科推出直径是12.5mm和25mm封装和未封装两个版本且波长是488nm-1064nm激光波长的超陡长波通滤光片标准品，该滤光片具有高激光损伤阈值、深截止深度、从反射到透射超陡跃迁的特点，其被广泛应用到显微成像、拉曼光谱学、生化分析仪器、生命科学、教育科研等相关领域。
联合光科是标准的滤光片光学供应商，我们不仅提供大量滤光片现货标准品，同时也可根据您的需求为您定制滤光片。
使用注意事项：本款滤光片安装环上箭头表示光传播的首选方向。如滤光片表面脏时，可用无尘的擦镜纸沾上酒精擦拭镜片表面。不可用表面很粗糙的布或纸或沾水擦拭，否则会损坏表面。

材料

紫外熔融石英

未装配基片厚度

2.0mm

中心厚度误差

±0.1mm

表面光洁度

60-40

入射角

0±2°

通光孔径

≥8mm(Φ12.5mm），≥21mm(Φ25mm）

激光损伤阈值

0.5J/cm²@266nm(10ns pulse width)，1J/cm²@532nm(10ns pulse width)

尺寸

激光波长

透过带

边缘波长

边缘陡度1

货期

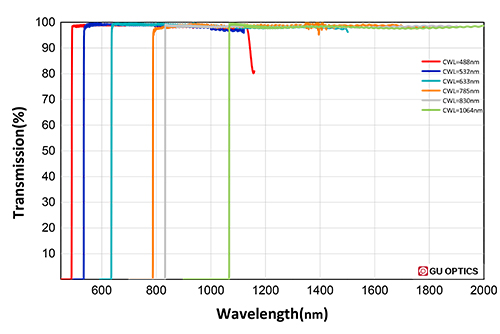

产品编号	尺寸	激光波长	透过带	边缘波长	边缘陡度1	货期	对比	价格	购买
208680	Φ12.5mm（封装）	488nm	Tavg＞93%@491.2-1100.8nm	489.1nm	0.2%	现货		请询价

208681	Φ12.5mm（封装）	532nm	Tavg＞93%@535.4-1200nm	533.3nm	0.2%	现货		请询价

208682	Φ12.5mm（封装）	632.8nm	Tavg＞93%@636.9-1427.4nm	634.5nm	0.2%	现货		请询价

208683	Φ12.5mm（封装）	785nm	Tavg＞93%@790.1-1770.7nm	786.7nm	0.2%	现货		请询价

208684	Φ12.5mm（封装）	830nm	Tavg＞93%@835.4-1872.2nm	832.5nm	0.2%	现货		请询价

208685	Φ12.5mm（封装）	1064nm	Tavg＞93%@1070.9-2000nm	1067.1nm	0.2%	现货		请询价

208686	Φ12.5mm	488nm	Tavg＞93%@491.2-1100.8nm	489.1nm	0.2%	现货		请询价

208687	Φ12.5mm	532nm	Tavg＞93%@535.4-1200nm	533.3nm	0.2%	现货		请询价

208688	Φ12.5mm	632.8nm	Tavg＞93%@636.9-1427.4nm	634.5nm	0.2%	现货		请询价

208689	Φ12.5mm	785nm	Tavg＞93%@790.1-1770.7nm	786.7nm	0.2%	现货		请询价

208690	Φ12.5mm	830nm	Tavg＞93%@835.4-1872.2nm	832.5nm	0.2%	现货		请询价

208691	Φ12.5mm	1064nm	Tavg＞93%@1070.9-2000nm	1067.1nm	0.2%	现货		请询价

208692	Φ25.0mm（封装）	488nm	Tavg＞93%@491.2-1100.8nm	489.1nm	0.2%	现货		请询价

208693	Φ25.0mm（封装）	532nm	Tavg＞93%@535.4-1200nm	533.3nm	0.2%	现货		请询价

208694	Φ25.0mm（封装）	632.8nm	Tavg＞93%@636.9-1427.4nm	634.5nm	0.2%	现货		请询价

208695	Φ25.0mm（封装）	785nm	Tavg＞93%@790.1-1770.7nm	786.7nm	0.2%	现货		请询价

208696	Φ25.0mm（封装）	830nm	Tavg＞93%@835.4-1872.2nm	832.5nm	0.2%	现货		请询价

208697	Φ25.0mm（封装）	1064nm	Tavg＞93%@1070.9-2000nm	1067.1nm	0.2%	现货		请询价

208698	Φ25.0mm	488nm	Tavg＞93%@491.2-1100.8nm	489.1nm	0.2%	现货		请询价

208699	Φ25.0mm	532nm	Tavg＞93%@535.4-1200nm	533.3nm	0.2%	现货		请询价

暂无产品

超陡长波通滤光片

一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。
超陡长波通滤光片允许波长大于激光波长的光通过，波长小于激光波长的光截止。
联合光科推出的超陡长波通滤光片具有高激光损伤阈值、深截止深度、从截止到透射超陡跃迁的特点，其被广泛应用到显微成像、拉曼光谱学、生化分析仪器、生命科学、教育科研等相关领域。
二、超陡长波通滤光片重要参数说明
1.激光波长
该参数也被称为激光“谱线”（laserline如下图所示），因为激光器通常会在离散且狭窄的波长范围内发射光束，这一特征在光谱扫描图谱上呈现为清晰的“线状”峰。大多数激光滤光片的选型与标定，均以该激光谱线为核心参照依据。

2.过渡带宽（TransitionWidth）与边缘陡度(EdgeStepness)
这两个参数描述的是滤光片从50%高透射率到OD6深度截止区间的光谱宽度。
过渡带宽指的是激光谱线处（光密度OD＞6）与50%透射率对应波长之间允许的最大光谱宽度；而边缘陡度指滤光片的实际陡度，其测量区间为光密度OD6对应的最大波长至50%透射率对应波长。
这两个参数的标定方式可采用波长（如6nm）、激光波长占比（如633nm的1%）或波数（单位：cm⁻¹）。
3.边缘波长
过渡带宽一边对应的是激光波长，而另一边对应的波长，即是边缘波长。
4.透射带与透过率
透射带是指光线通过的带宽范围，常用透过率指标衡量。透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示，通带的透过率越高越好。
5.截止带和截止带深度
截止带指要求截止的波长范围。截止范围内的波长所对应的透过率，又叫截止带深度，用来描述滤光片截止程度。截止带深度通常用光密度（OD）来表示。
光密度表征阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
