经济型短波通滤光片

经济型短波通滤光片

一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。
短波通滤光片允许波长小于中心波长的光通过，波长大于中心波长的光截止。
联合光科提供的短波通滤光片，具有截止带宽宽，截止深度深，转换陡度高，透过率高等优点。可广泛应用于荧光激发光谱测量，拉曼光谱应用，光谱分组应用，及天文观测应用等，还可广泛用于成像光学系统，机器视觉系统应用，用来剔除可用波段以外的干扰光，极大地提高成像清晰度，以及系统的灵敏度。
二、短波通滤光片重要参数说明
1.中心波长（CWL）

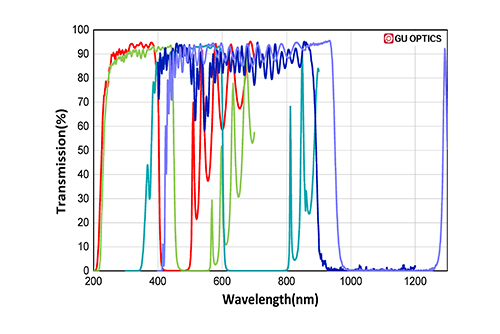

中心波长在短波通滤光片中指透射率降至50%的波长，如下图所示。



2.透射带与透过率
透射带是指光线通过的带宽范围，常用透过率指标衡量。透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示，通带的透过率越高越好。
3.截止带和截止带深度
截止带指要求截止的波长范围。截止范围内的波长所对应的透过率，又叫截止带深度，用来描述滤光片截止程度。截止带深度通常用光密度（OD）来表示。
光密度表征阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
4.截止带陡度
截止带陡度用来描述滤光片从高截止转换为高透过率的带宽。可以从各种起点和终点指定截止带陡度，作为中心波长的百分比。联合光科通常将截止带陡度定义为从10%透过率点到80%透过率点的斜率。公式如下：
截止带陡度=[(λ(T80%)-λ(T10%))/λ(T10%)]*100%
其中，λ指波长，T表示透过率。
