透射光栅
29款产品透射式光栅（Transmission Gratings）光路设计简单，对于使用固定式光栅的应用，透射光栅优势明显，比如光谱仪。入射光束在光栅背面以固定角度发生色散。透射光栅对一些类型的光栅准直误差不敏感。为了获得高衍射效率，透射光栅刻线密度不高。衍射角会随刻线密度的增加而增大，基底材料的折射率限制了长波的透射率，从而导致性能降低。光栅的色散特性使其适用于使用小型探测器阵列的紧凑系统。这种光栅对于偏振也不敏感。
联合光科提供尺寸为12.7mm、25mm、50mm多种透射光栅，如您有任何问题或需求，都可以联系我们，我们将竭诚为您服务。
镀膜
见列表
表面光洁度
60-40
厚度公差
±0.5mm
中心厚度误差
±0.2mm
有效孔径
90%
尺寸
刻线数
闪耀角
类型
货期
| 产品编号 | 尺寸 | 刻线数 | 闪耀角 | 类型 | 货期 | 对比 | 价格 | 购买 | ||
|
|

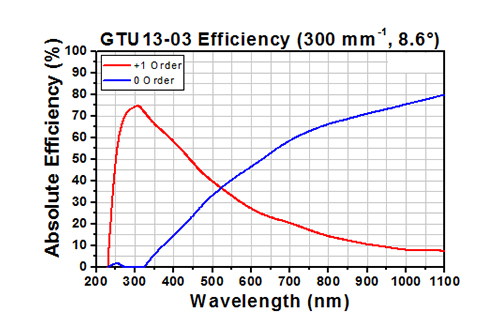

376500 | 12.7×12.7×2.0mm | 300Lines/mm | 8.63° | 紫外光栅 |
|
¥880.00 |
|
||
|
|
||||||||||
|
|

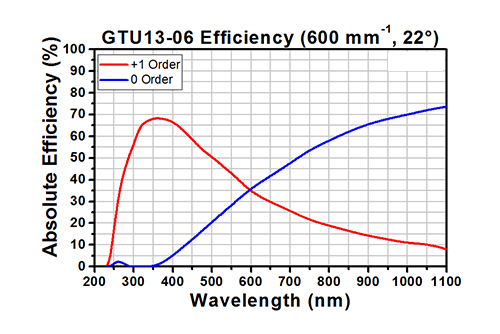

376501 | 12.7×12.7×2.0mm | 600Lines/mm | 22.02° | 紫外光栅 |
|
¥880.00 |
|
||
|
|
||||||||||
|
|

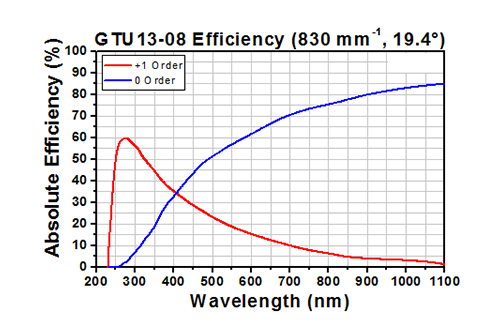

376502 | 12.7×12.7×2.0mm | 830Lines/mm | 19.39° | 紫外光栅 |
|
¥880.00 |
|
||
|
|
||||||||||
|
|

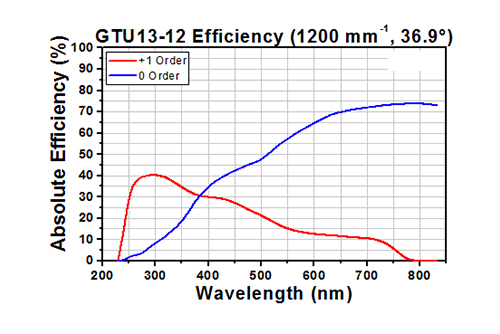

376503 | 12.7×12.7×2.0mm | 1200Lines/mm | 36.87° | 紫外光栅 |
|
¥880.00 |
|
||
|
|
||||||||||
|
|
376504 | 25.0×25.0×2.0mm | 300Lines/mm | 8.63° | 紫外光栅 |
|
¥2,780.00 |
|
||
|
|
||||||||||
|
|
376505 | 25.0×25.0×2.0mm | 600Lines/mm | 22.02° | 紫外光栅 |
|
¥2,780.00 |
|
||
|
|
||||||||||
|
|
376506 | 25.0×25.0×2.0mm | 830Lines/mm | 19.39° | 紫外光栅 |
|
¥2,780.00 |
|
||
|
|
||||||||||
|
|
376507 | 25.0×25.0×2.0mm | 1200Lines/mm | 36.87° | 紫外光栅 |
|
¥2,780.00 |
|
||
|
|
||||||||||
|
|
376508 | 50.0×50.0×2.0mm | 300Lines/mm | 8.63° | 紫外光栅 |
|
¥5,500.00 |
|
||
|
|
||||||||||
|
|
376509 | 50.0×50.0×2.0mm | 600Lines/mm | 22.02° | 紫外光栅 |
|
¥5,500.00 |
|
||
|
|
||||||||||
|
|
376510 | 50.0×50.0×2.0mm | 830Lines/mm | 19.39° | 紫外光栅 |
|
¥5,500.00 |
|
||
|
|
||||||||||
|
|
376511 | 50.0×50.0×2.0mm | 1200Lines/mm | 36.87° | 紫外光栅 |
|
¥5,500.00 |
|
||
|
|
||||||||||
|
|

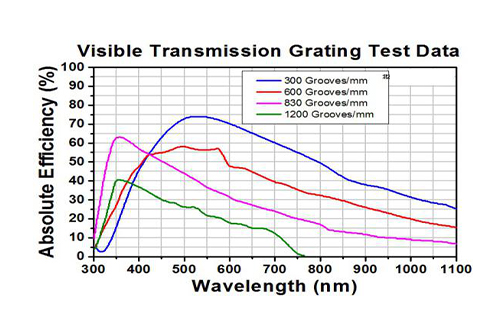

376512 | 12.7×12.7×3.0mm | 300Lines/mm | 17.46° | 可见波段光栅 |
|
¥765.00 |
|
||
|
|
||||||||||
|
|
376513 | 12.7×12.7×3.0mm | 600Lines/mm | 28.69° | 可见波段光栅 |
|
¥765.00 |
|
||
|
|
||||||||||
|
|
376514 | 12.7×12.7×3.0mm | 830Lines/mm | 29.87° | 可见波段光栅 |
|
¥765.00 |
|
||
|
|
||||||||||
|
|
376515 | 12.7×12.7×3.0mm | 1200Lines/mm | 36.87° | 可见波段光栅 |
|
¥765.00 |
|
||
|
|
||||||||||
|
|
376516 | 25.0×25.0×3.0mm | 300Lines/mm | 17.46° | 可见波段光栅 |
|
¥1,080.00 |
|
||
|
|
||||||||||
|
|
376517 | 25.0×25.0×3.0mm | 600Lines/mm | 28.69° | 可见波段光栅 |
|
¥1,080.00 |
|
||
|
|
||||||||||
|
|
376518 | 25.0×25.0×3.0mm | 830Lines/mm | 29.87° | 可见波段光栅 |
|
¥1,080.00 |
|
||
|
|
||||||||||
|
|
376519 | 25.0×25.0×3.0mm | 1200Lines/mm | 36.87° | 可见波段光栅 |
|
¥1,080.00 |
|
||
|
|
||||||||||
