平面刻线衍射光栅

52款产品

制作原始或者母光栅的初始步骤是对基底材料的选择，通常为玻璃或者铜。将基底材料抛光至高平整度并对其镀一层很薄的铝膜。刻划平行度和刻线的等距需要漫长的时间进行调整，可能需要花费几天进行设置并在实际刻划之前进行测试。刻划机必须能够在每次刻划后让钻石刀头按精确路线折回，并按预定量对基底进行刻划。刻线的平行度和位移必须精确控制。
对刻划要有一系列的测试，对光栅的效率，刻线外形和杂散光要进行检查。每次测试后，可能需要一个小的机械调整。为了优化刻线外形以达到特定的光学特性，可能需要一周或者更长时间进行重复测试。经过彻底测试后，才能在一块大的基板上刻划原始光栅。原始光栅非常昂贵，所以在复制光栅开发出来之前，光栅只能有限使用。
联合光科提供多种尺寸及刻线数的平面刻线衍射光栅（Ruled Diffraction Gratings），如您有任何问题或需求，都可以联系我们，我们将竭诚为您服务。

材料

浮法玻璃

表面光洁度

60-40

厚度公差

±0.5mm

厚度公差

±0.5mm

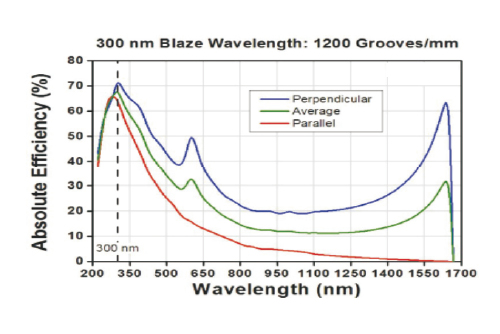

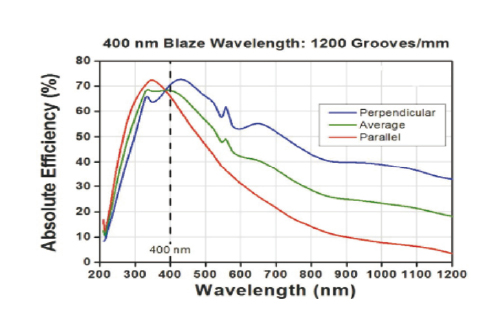

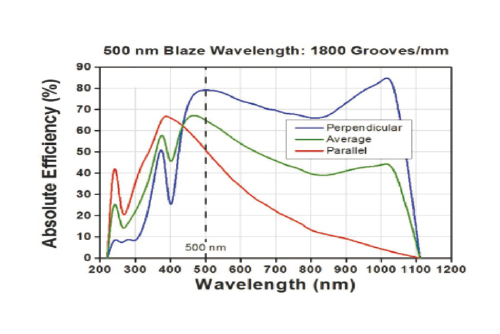

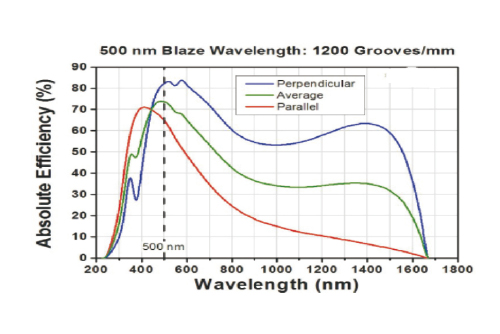

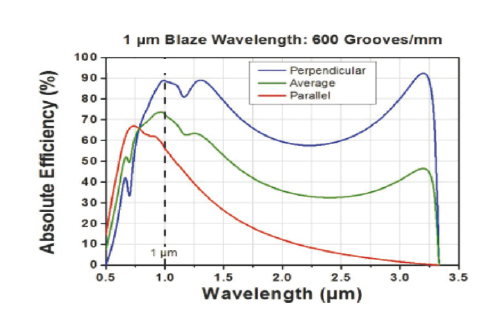

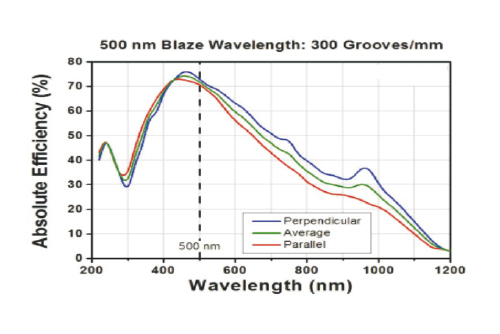

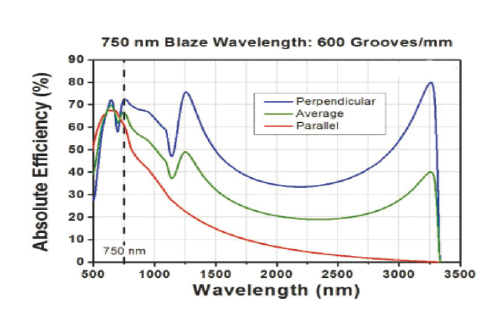

效率

60%-80%@闪耀波长

有效孔径

90%

损伤阈值

350mJ/cm²@200ns脉冲激光40W/cm²连续激光

尺寸

刻线数

闪耀波长

闪耀角

货期

产品编号	尺寸	刻线数	闪耀波长	闪耀角	货期	对比	价格	购买
378503	25.0×50.0×9.5mm	75Lines/mm	10.6μm	21.00°	现货		¥2,950.00

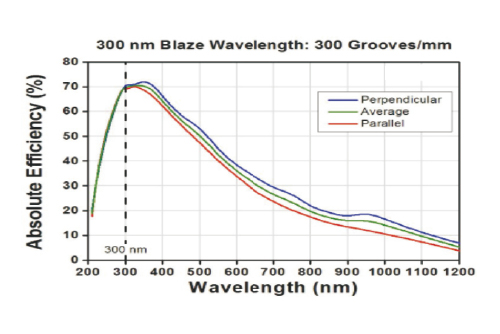

378515	12.7×12.7×6.0mm	300Lines/mm	300nm	2.58°	现货		¥650.00

378516	12.7×12.7×6.0mm	300Lines/mm	500nm	4.30°	现货		¥650.00

378517	12.7×12.7×6.0mm	300Lines/mm	1000nm	8.63°	现货		¥650.00

378518	25.0×25.0×6.0mm	300Lines/mm	300nm	2.58°	现货		¥1,045.00

378519	25.0×25.0×6.0mm	300Lines/mm	500nm	4.30°	现货		¥1,045.00

378520	25.0×25.0×6.0mm	300Lines/mm	1000nm	8.63°	现货		¥1,045.00

378521	50.0×50.0×9.5mm	300Lines/mm	300nm	2.58°	现货		¥2,950.00

378523	50.0×50.0×9.5mm	300Lines/mm	1000nm	8.63°	现货		¥2,950.00

378524	12.7×12.7×6.0mm	600Lines/mm	250nm	4°18′	现货		¥650.00

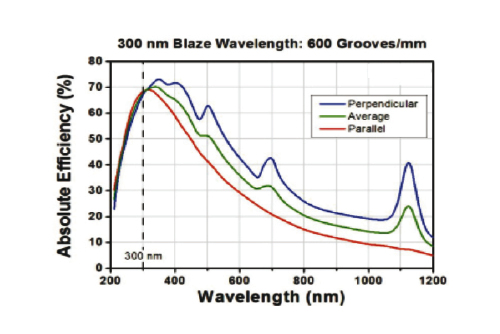

378525	12.7×12.7×6.0mm	600Lines/mm	300nm	5.16°	现货		¥650.00

378526	12.7×12.7×6.0mm	600Lines/mm	400nm	6.89°	现货		¥650.00

378527	25.0×25.0×6.0mm	600Lines/mm	250nm	4°18′	现货		¥1,045.00

378528	25.0×25.0×6.0mm	600Lines/mm	300nm	5.16°	现货		¥1,045.00

378529	25.0×25.0×6.0mm	600Lines/mm	400nm	6.89°	现货		¥1,045.00

378531	50.0×50.0×9.5mm	600Lines/mm	300nm	5.16°	现货		¥2,950.00

378532	50.0×50.0×9.5mm	600Lines/mm	400nm	6.89°	现货		¥2,950.00

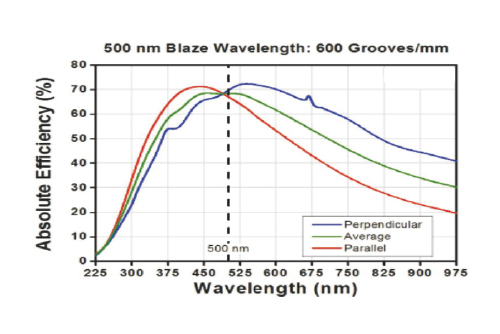

378533	12.7×12.7×6.0mm	600Lines/mm	500nm	8.63°	现货		¥650.00

378534	12.7×12.7×6.0mm	600Lines/mm	750nm	13.00°	现货		¥650.00

378535	12.7×12.7×6.0mm	600Lines/mm	1000nm	17.46°	现货		¥650.00
