K9平凸柱面透镜

313款产品

K9平凸柱面透镜（K9 Plano Convex (PCX) Cylinder Lenses）会将入射光线聚焦到线上，焦距为正，由一个平面和一个凸柱面组成。

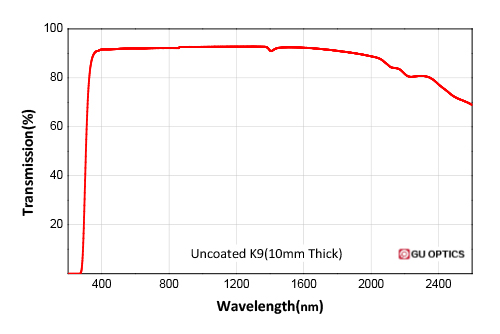

平凸柱面透镜是一维放大应用的优先选择。典型的应用是用一对柱面透镜实现变形光束的整形。为了减小球差，当将准直光束会聚成一条线时，准直光应从透镜的曲面入射，而当准直线光源时，应将线光源入射到透镜的平面。精退火H-K9L光学玻璃是一种宽光谱透过优异的光学材料，在350nm-2000nm均具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，常作为各种光学元件的基底使用。

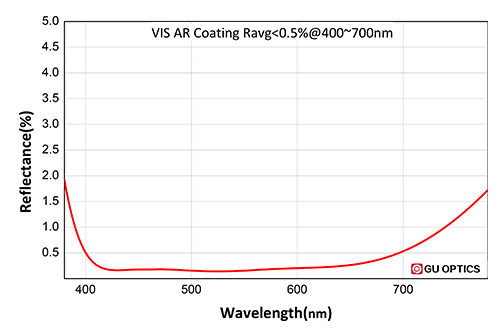

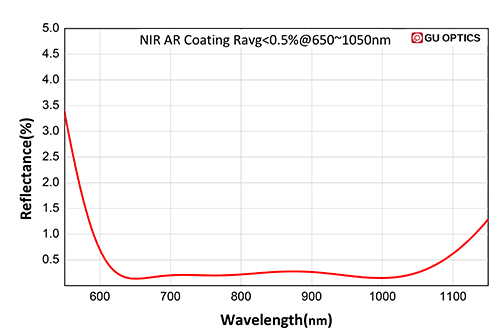

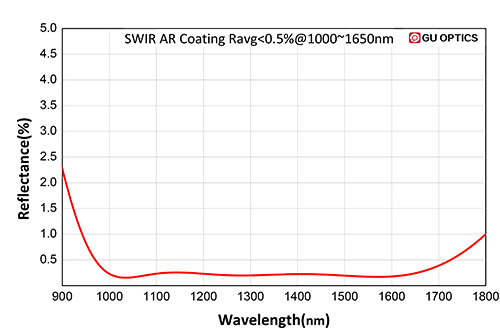

联合光科的K9平凸柱面透镜提供有多种尺寸及焦距的镜片，有镀膜与未镀膜产品可选，有宽带增透膜可用于VIS（可见光）波段、NIR（近红外）波段、SWIR（短波近红外）波段，来满足您不同场景下不同波段的应用。联合光科也可根据您的实际需求，定制其他规格的透镜。

材料

精退火H-K9L光学玻璃

设计波长

587.6nm

直径误差

+0.0/-0.1mm

中心厚度误差

±0.2mm

有效焦距误差

±2%

透镜定心误差

3-5 arcmin

表面光洁度

40-20

倒边

0.2mm×45°

镀膜

见列表

尺寸

有效焦距

镀膜

中心厚度 CT

货期

产品编号	尺寸	有效焦距	镀膜	中心厚度 CT	货期	对比	价格	购买
155000	5.0×5.0mm	20.00mm	未镀膜	2.00mm	现货		¥265.00

155001	6.0×4.0mm	4.00mm	未镀膜	2.00mm	现货		¥265.00

155002	6.0×4.0mm	5.80mm	未镀膜	2.00mm	现货		¥265.00

155003	8.0×4.0mm	4.00mm	未镀膜	2.00mm	现货		¥265.00

155004	8.0×4.0mm	5.80mm	未镀膜	2.00mm	现货		¥265.00

155005	8.0×6.0mm	6.40mm	未镀膜	4.00mm	现货		¥265.00

155006	9.0×7.0mm	7.70mm	未镀膜	2.00mm	现货		¥265.00

155007	10.0×10.0mm	12.70mm	未镀膜	4.31mm	现货		¥280.00

155008	10.0×10.0mm	20.00mm	未镀膜	2.00mm	现货		¥280.00

155009	10.0×10.0mm	25.00mm	未镀膜	3.01mm	现货		¥280.00

155010	12.0×6.0mm	6.40mm	未镀膜	4.00mm	现货		¥280.00

155011	12.0×10.0mm	10.00mm	未镀膜	2.00mm	现货		¥280.00

155012	12.0×10.0mm	12.70mm	未镀膜	4.31mm	现货		¥280.00

155013	12.0×10.0mm	15.00mm	未镀膜	2.00mm	现货		¥280.00

155014	12.0×10.0mm	20.00mm	未镀膜	2.00mm	现货		¥280.00

155015	12.0×10.0mm	25.00mm	未镀膜	3.00mm	现货		¥280.00

155016	12.0×10.0mm	40.00mm	未镀膜	2.00mm	现货		¥280.00

155017	Ф12.5mm	12.70mm	未镀膜	2.00mm	现货		¥280.00

155018	Ф12.5mm	25.00mm	未镀膜	2.00mm	现货		¥280.00

155019	Ф12.5mm	50.00mm	未镀膜	2.77mm	现货		¥280.00
