K9平凹柱面透镜

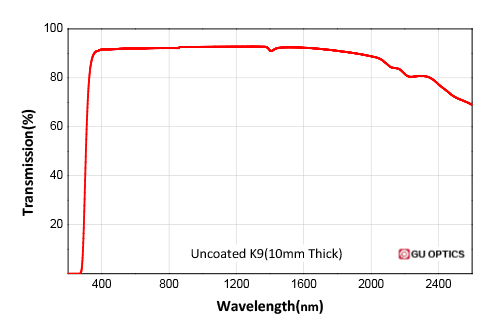

172款产品柱面透镜用于在一维方向对点光源整形。典型应用的是利用单个柱面透镜将准直的激光束转换为线光束。为了减小球差，当对光束进行发散时，应将透镜的凹面朝向光源。精退火H-K9L光学玻璃是一种宽光谱透过优异的光学材料，其在350nm-2000nm均具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常被作为各种光学元件的基底使用，用来制作各种光学元件。

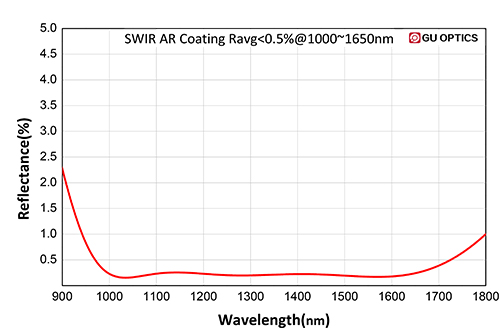

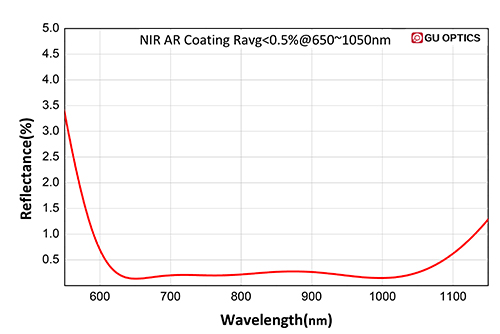

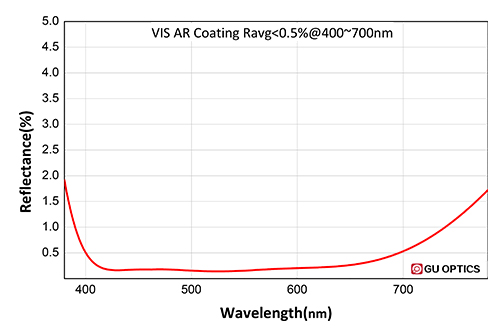

联合光科的K9平凹柱面透镜具有多种尺寸及焦距的镜片，提供镀膜与未镀膜的产品，宽带增透膜可用于VIS（可见光）波段、NIR（近红外）波段、SWIR（短波近红外）波段，来满足您不同场景下不同波段的应用。联合光科也可根据您的实际需求，定制其他规格的透镜。
材料
精退火H-K9L光学玻璃
设计波长
587.6nm
直径误差
+0.0/-0.1mm
中心厚度误差
±0.2mm
有效焦距误差
±2%
透镜定心误差
3-5 arcmin
表面光洁度
40-20
倒边
0.2mm×45°
镀膜
见列表
尺寸
有效焦距
镀膜
中心厚度 CT
货期
| 产品编号 | 尺寸 | 有效焦距 | 镀膜 | 中心厚度 CT | 货期 | 对比 | 价格 | 购买 | ||
|
|
155332 | 8.0×4.0mm | -4.00mm | 未镀膜 | 3.54mm |
|
¥265.00 |
|
||
|
|
||||||||||
|
|
155333 | 8.0×4.0mm | -3.00mm | 未镀膜 | 2.76mm |
|
¥265.00 |
|
||
|
|
||||||||||
|
|
155334 | 8.0×6.0mm | -6.40mm | 未镀膜 | 2.00mm |
|
¥265.00 |
|
||
|
|
||||||||||
|
|
155335 | 10.0×10.0mm | -12.70mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155336 | 10.0×10.0mm | -25.00mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155337 | 12.0×6.0mm | -6.40mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155338 | 12.0×10.0mm | -12.70mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155339 | 12.0×10.0mm | -15.00mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155340 | 12.0×10.0mm | -25.00mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155341 | 12.0×10.0mm | -40.00mm | 未镀膜 | 2.61mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155342 | 20.0×10.0mm | -12.70mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155343 | 20.0×10.0mm | -25.00mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155344 | 21.0×19.0mm | -19.00mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155345 | 20.0×20.0mm | -50.00mm | 未镀膜 | 2.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155346 | 20.0×20.0mm | -75.00mm | 未镀膜 | 3.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155347 | 20.0×20.0mm | 3.98mm | 未镀膜 | 3.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155348 | 20.0×20.0mm | -150.00mm | 未镀膜 | 3.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155349 | 20.0×20.0mm | -200.00mm | 未镀膜 | 3.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155350 | 20.0×20.0mm | -250.00mm | 未镀膜 | 3.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
|
|
155351 | 20.0×20.0mm | -300.00mm | 未镀膜 | 3.00mm |
|
¥280.00 |
|
||
|
|
||||||||||
