高性能窄带带通滤光片
48款产品带通滤光片适合用于各种应用，例如光谱学、临床化学或成像。带宽是光学滤光片透射照明光线的光谱范围。

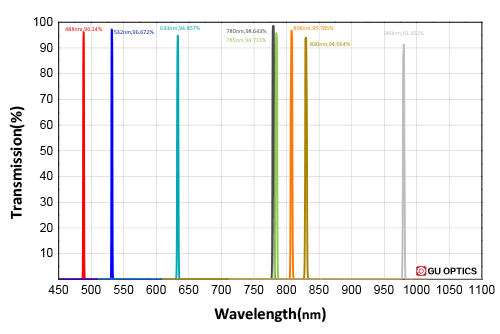

联合光科推出直径是12.5mm和25mm封装和未封装两个版本且波长是355nm-1064nm激光波长的高性能窄带带通滤光片标准品，该滤光片具有带宽窄（FWHM1.3nm~FWHM3nm）、高透过率（Tmax ≥90%）、深截止深度（ODmax ≥ 6）等特点， 其被广泛应用到显微成像、光谱学、生化分析仪器、生命科学、教育科研等相关领域。我们也可根据您的实际需求来为您定制满足您需求的滤光片。
材料
紫外熔融石英
未装配基片厚度
2.0mm
中心厚度误差
±0.1mm
表面光洁度
60-40
入射角
0±2°
通光孔径
≥8mm(Φ12.5mm）,≥21mm(Φ25mm）
激光损伤阈值
0.1J/cm²@532nm(10ns pulse width)
尺寸
中心波长（CWL）
透过带
半峰全宽（FWHM）
货期
| 产品编号 | 尺寸 | 中心波长（CWL） | 透过带 | 半峰全宽（FWHM） | 货期 | 对比 | 价格 | 购买 | ||
|
|
199409 | Φ12.5mm（封装） | 355nm | Tabs＞80%@355nm | 1.3nm(typical);2.5nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199410 | Φ12.5mm（封装） | 405nm | Tabs＞90%@405nm | 1.5nm(typical);2.8nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199411 | Φ12.5mm（封装） | 488nm | Tabs＞90%@488nm | 1.9nm(typical);3.4nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199412 | Φ12.5mm（封装） | 532nm | Tabs＞90%@532nm | 2.0nm(typical);3.7nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199413 | Φ12.5mm（封装） | 632.8nm | Tabs＞90%@632.8nm | 2.4nm(typical);4.4nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199414 | Φ12.5mm（封装） | 780nm | Tabs＞90%@780nm | 3.0nm(typical);5.5nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199415 | Φ12.5mm（封装） | 785nm | Tabs＞90%@785nm | 3.0nm(typical);5.5nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199416 | Φ12.5mm（封装） | 808nm | Tabs＞90%@808nm | 3.1nm(typical);5.7nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199417 | Φ12.5mm（封装） | 830nm | Tabs＞90%@830nm | 3.2nm(typical);5.8nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199418 | Φ12.5mm（封装） | 980nm | Tabs＞90%@980nm | 3.7nm(typical);6.9nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199419 | Φ12.5mm（封装） | 1030nm | Tabs＞90%@1030nm | 3.9nm(typical);7.2nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199420 | Φ12.5mm（封装） | 1064nm | Tabs＞90%@1064nm | 4.0nm(typical);7.4nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199422 | Φ12.5mm | 355nm | Tabs＞80%@355nm | 1.3nm(typical);2.5nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199423 | Φ12.5mm | 405nm | Tabs＞90%@405nm | 1.5nm(typical);2.8nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199424 | Φ12.5mm | 488nm | Tabs＞90%@488nm | 1.9nm(typical);3.4nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199425 | Φ12.5mm | 532nm | Tabs＞90%@532nm | 2.0nm(typical);3.7nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199426 | Φ12.5mm | 632.8nm | Tabs＞90%@632.8nm | 2.4nm(typical);4.4nm(maximum) |
|
¥1,325.00 |
|
||
|
|
||||||||||
|
|
199427 | Φ12.5mm | 780nm | Tabs＞90%@780nm | 3.0nm(typical);5.5nm(maximum) |
|
¥1,325.00 |
|
||
|
|
||||||||||
|
|
199428 | Φ12.5mm | 785nm | Tabs＞90%@785nm | 3.0nm(typical);5.5nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
|
|
199429 | Φ12.5mm | 808nm | Tabs＞90%@808nm | 3.1nm(typical);5.7nm(maximum) |
|
请询价 |
|
||
|
|
||||||||||
暂无产品
高性能窄带带通滤光片
一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。
带通滤光片的透过带被两个截止带包围着，它只允许光谱中的部分波长通过，常用于透射一部分的光谱，同时截止所有其他波长。
通过在基底表面上沉积材料层可构建带通滤光片。对于我们的带通滤光片，由介电间隔层分隔的介质膜堆构成了薄滤光膜堆。每个介质膜堆由大量高、低折射率交替的材料层组成。介质膜和中间的间隔层之间形成法布里-珀罗（F-P）干涉腔。介质膜厚度为λ/4，中间间隔层厚度（F-P腔）=(nλ)/2（λ为设计中心波长，n为整数），满足中心波长相长干涉，因此，只有中心波长可以完整透过。通过改变间隔层的厚度和介质膜层的数量，就可以改变滤光片的中心波长和带宽。
联合光科的高性能窄带带通滤光片具有半带宽窄、高透过率、深截止深度等特点，其被广泛应用到显微成像、光谱学、生化分析仪器、生命科学、教育科研等相关领域。
二、带通滤光片重要参数说明
1.透过率T
透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示。在带通滤光片中指通带中最高的透过率。
2.中心波长（CWL）
中心波长定义为带通滤光片的描述频谱带宽的中点，滤光片透过率随波长偏离中心波长而减小，通常在中心波长处滤光片可以达到最大透过率。
3.半带宽（FWHM）
指带通滤光片透射率达到峰值50%时，对应两个波长点之间的间隔（如上图所示）。根据半带宽范围可分为：窄半带宽(<20nm)的滤光片通常用于元素和化学分析应用、分析仪器及激光净化。宽半带宽(>20nm)通常用于成像应用，包括荧光显微镜、机器视觉及工厂自动化。
4.截止（截止范围和截止深度）
截止范围指除了通带以外，要求截止的波长范围。截止范围内的波长所对应的透过率，又叫截止深度，用来描述滤光片截止程度。截止深度通常用光密度（OD）来表示。
光密度表征阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
