一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。
带通滤光片的透过带被两个截止带包围着，它只允许光谱中的部分波长通过，常用于透射一部分的光谱，同时截止所有其它波长。
通过在基底表面上沉积材料层可构建带通滤光片。对于我们的带通滤光片，由介电间隔层分隔的介质膜堆构成了薄滤光膜堆。每个介质膜堆由大量高、低折射率交替的材料层组成。介质膜和中间的间隔层之间形成法布里-珀罗（F-P）干涉腔。介质膜厚度为λ/4，中间间隔层厚度（F-P腔）=(nλ)/2（λ为设计中心波长，n为整数），满足中心波长相长干涉，因此，只有中心波长可以完整透过。通过改变间隔层的厚度和介质膜层的数量，就可以改变滤光片的中心波长和带宽。
二、带通滤光片重要参数说明
1.透过率T
透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示。在带通滤光片中指通带中最高的透过率。
2.中心波长（CWL）
中心波长定义为带通滤光片的描述频谱带宽的中点，滤光片透过率随波长偏离中心波长而减小，通常在中心波长处滤光片可以达到最大透过率。




3.半带宽（FWHM）

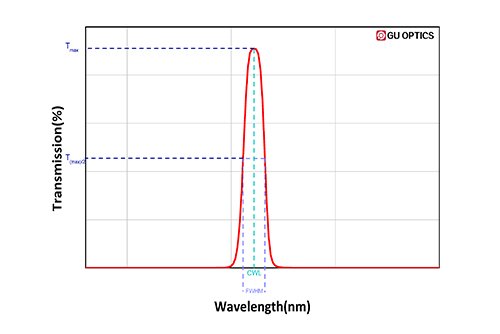

指带通滤光片透射率达到峰值50%时，对应两个波长点之间的间隔（如上图所示）。根据半带宽范围可分为：窄半带宽(<20nm)的滤光片通常用于元素和化学分析应用、分析仪器及激光净化。宽半带宽(>20nm)通常用于成像应用，包括荧光显微镜、机器视觉及工厂自动化。
4.截止（截止范围和截止深度）
截止范围指除了通带以外，要求截止的波长范围。截止范围内的波长所对应的透过率，又叫截止深度，用来描述滤光片截止程度。截止深度通常用光密度（OD）来表示。
光密度表征阻光能力，数值与透射率呈负对数相关：高光密度对应低透射率，低光密度对应高透射率。两者换算公式为：
透过率T=10⁻ᴼᴰ×100%
OD=−log(T/100%)
