高性能二向色分光滤光片

高性能二向色分光滤光片

一、概述
滤光片是一类有针对性选择光谱波长透过、反射、截止、衰减的光学元件。

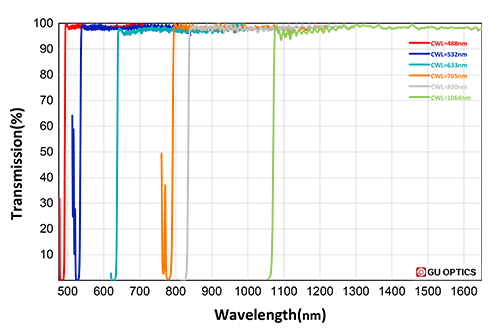

高性能二向色分光滤光片透射大于激光波长的波段，反射波长即是激光波长。
联合光科推出的高性能二向色分光滤光片，其入射角度是45°，该产品具有从反射到透射较陡跃迁的特点，跃迁陡度小于1%的激光波长，其被广泛应用到显微成像、拉曼光谱学、生化分析仪器、生命科学、教育科研等相关领域。
二、高性能二向色分光滤光片重要参数
1.激光波长
该参数也被称为激光“谱线”（laserline如下图所示），因为激光器通常会在离散且狭窄的波长范围内发射光束，这一特征在光谱扫描图谱上呈现为清晰的“线状”峰。大多数激光滤光片的选型与标定，均以该激光谱线为核心参照依据。在高性能二向色分光滤光片中是反射波长。



2.过渡带宽（TransitionWidth）与边缘陡度(EdgeStepness)
这两个参数描述的是滤光片从50%高透射率到OD6深度截止区间的光谱宽度。
过渡带宽指的是激光谱线处（光密度OD＞6）与50%透射率对应波长之间允许的最大光谱宽度；而边缘陡度指滤光片的实际陡度，其测量区间为光密度OD6对应的最大波长至50%透射率对应波长。
这两个参数的标定方式可采用波长（如6nm）、激光波长占比（如633nm的1%）或波数（单位：cm⁻¹）。
3.边缘波长
过渡带宽一边对应的是激光波长，而另一边对应的波长，即是边缘波长。
4.透射带与透过率
透射带是指光线通过的带宽范围，常用透过率指标衡量。透过率是光线透过光学元件后的光功率与透过前的光功率的比值，通常用百分数表示，通带的透过率越高越好。
5.反射带和反射率
反射带是指光线反射的带宽范围，常用反射率指标衡量。反射率是光线经光学元件反射后与反射前光功率的比值，通常用百分数表示，通带的反射率越高越好。
