在上一篇光学平台选型指南（一）：读懂隔振参数，吃透精密光路稳定核心的文章中，我们梳理了振动干扰的来源与传递路径，阐明了隔振的基本原理，并解读了光学平台平面度、表面粗糙度、固有频率等核心参数背后的物理意义——这些参数从不同维度定义了一台光学平台"够不够稳、够不够平"。然而，这些性能指标并非凭空实现，它们最终都要落地到具体的结构设计上。从系统构成来看，一台完整的光学平台由两大功能模块组成：平台台面与隔振器。台面负责提供高刚度、高平坦度的光学安装基准，是实验光路"站得稳"的基础；隔振器则承担阻断外界振动向上传递的关键任务，是整个系统"隔得开"的保障。两者分工明确、缺一不可——台面再精密，若无有效隔振，微振仍会影响光路稳定性；隔振再出色，台面自身刚度不足，同样无法保证光学元件间的相对位置精度。本文将分别从平台台面和隔振器两条主线展开，深入探讨其结构类型、技术原理与关键设计参数。
1. 光学平台台面技术

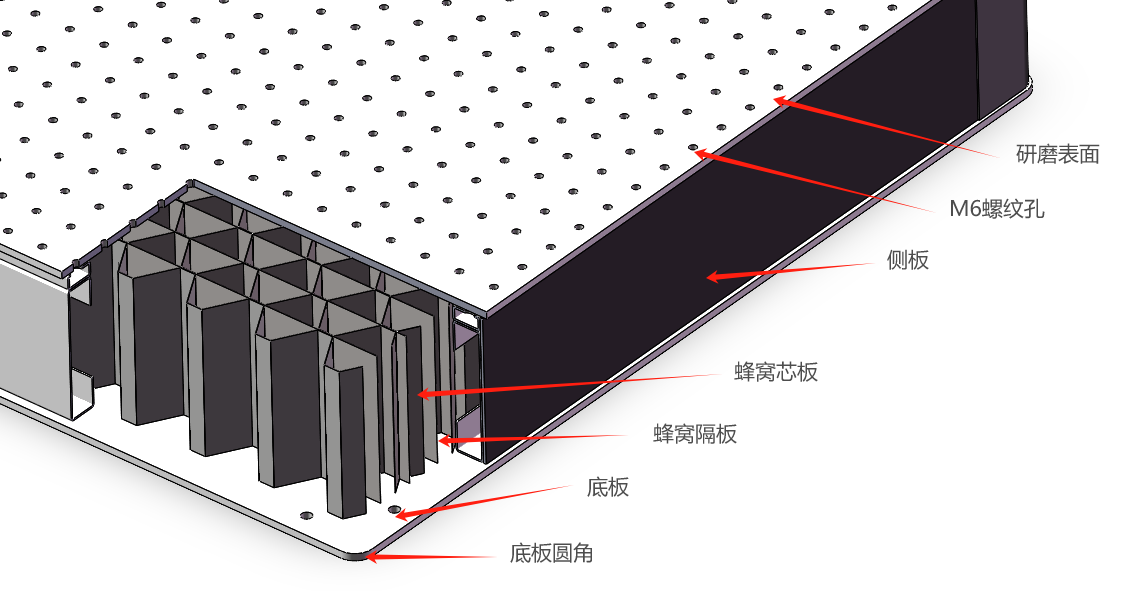

根据材料和制造工艺不同，常见台面类型可分为两大类：
类型 | 结构特点 | 重量特性 | 主要优势 | 主要局限 |
蜂窝台面 | 蜂窝芯材 | 较轻 | 重量轻、刚度重量比高、成本适中 | 对工艺要求较高 |
大理石台面 | 天然/人造花岗岩 | 很重 | 平面度和稳定性极好 | 重量大、脆性、不能磁吸 |
蜂窝台面凭借其优异的综合性能（高刚度重量比、良好的平面度和粗糙度、适中的成本），成为目前科研和工业领域应用最广泛的类型。
2. 隔振器技术
隔振器可分为被动隔振与主动隔振两大技术路线。被动隔振利用弹性和阻尼等力学特性衰减振动，无需供电，结构简单可靠，是目前应用最广泛的隔振方式；主动隔振则通过传感器实时感知振动状态，由控制器计算并驱动执行器施加反向力，主动抵消振动，在低频隔振和台面自身振动的抑制上具有被动隔振无法替代的优势。两者并非简单的替代关系，而是针对不同振动频率范围和应用需求各有所长，实际系统中也常将两种技术组合使用。下文将分别展开介绍。
2.1 被动隔振 被动隔振器利用机械元件的弹性、阻尼特性实现振动隔离。根据隔振原理和结构特点可分为两类：
2.1.1 阻尼式被动隔振器
参数 | 典型值/特性 |
隔振原理 | 利用橡胶的弹性特性和阻尼特性 |
典型固有频率 | 6-12Hz |
特点 | 结构简单、成本较低 |
阻尼式被动隔振器的工作原理基于橡胶材料的粘弹性行为。在小变形范围内，橡胶的应力-应变关系可近似用开尔文-沃伊特（Kelvin-Voigt）粘弹性模型描述：
其中，Eϵ项表示弹性储能，
项表示阻尼耗能。这说明橡胶同时具备弹性和阻尼两种性质。
2.1.2 空气弹簧式被动隔振器
参数 | 典型值/特性 |
隔振原理 | 利用气体的可压缩性作为弹性元件，配合节流孔阻尼 |
典型固有频率 | 1.2-2.5Hz |
特点 | 固有频率低，隔振带宽宽；可通过调节气压适应不同载荷 |

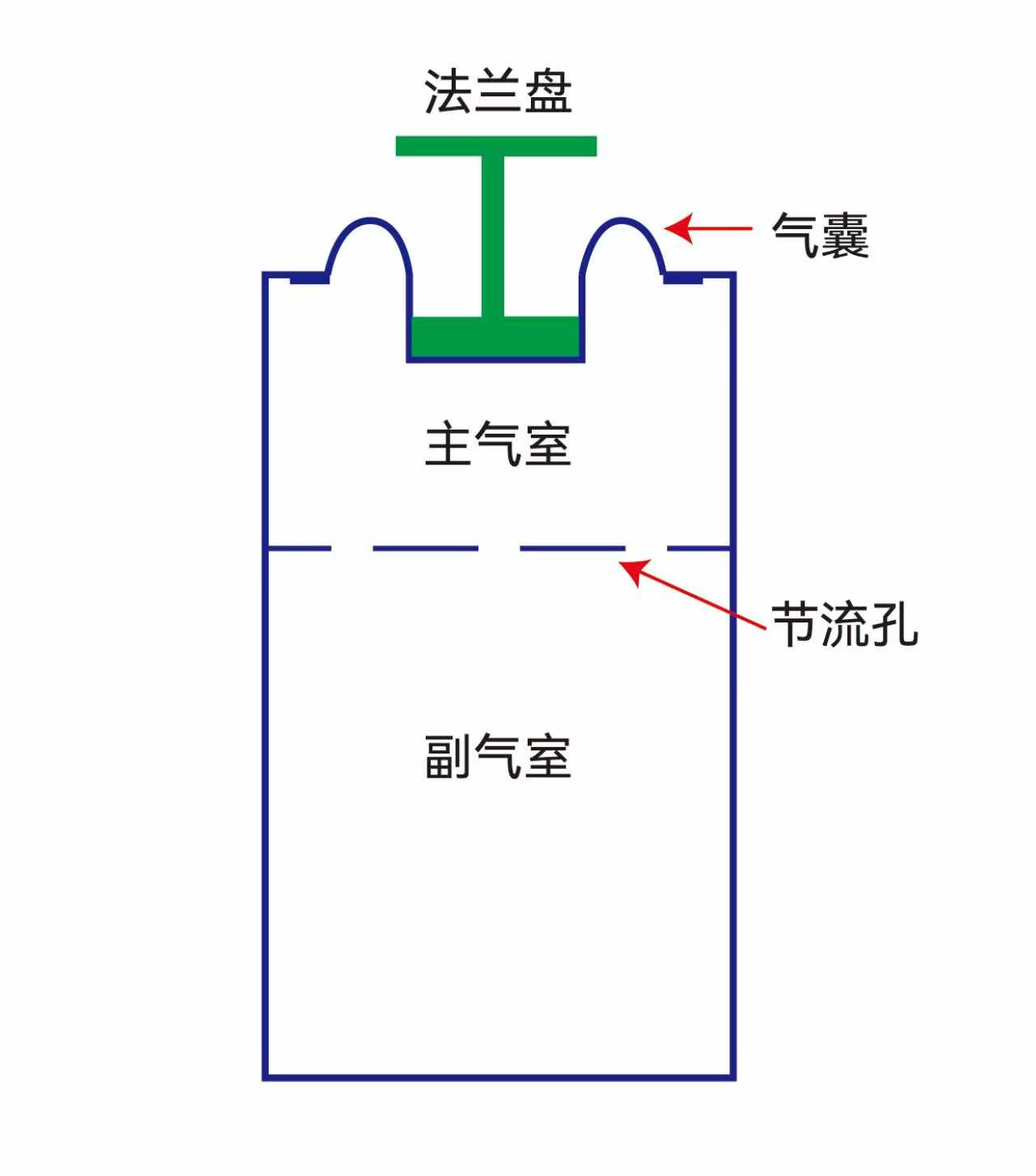

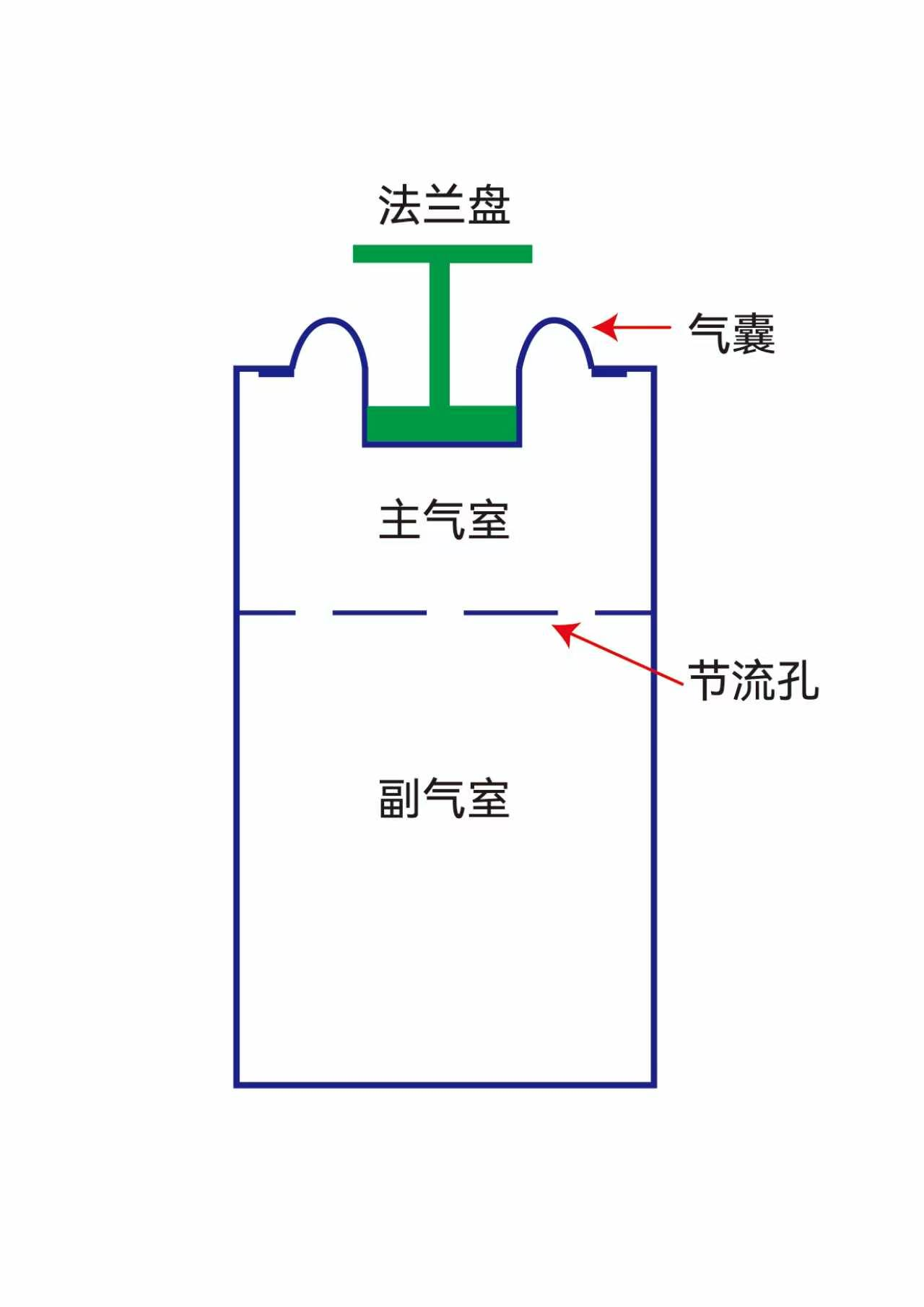

空气弹簧被动隔振器详解： 空气弹簧利用气体的可压缩性来提供弹性恢复力。在小位移假设下，其垂向静刚度可表示为：
其中
为气体绝热指数（空气≈1.4），P0为气室初始绝对压力，A为有效承载面积，V0为气室初始体积。气室体积越大，垂向刚度越低，固有频率就越低，隔振效果就越好。实际中常通过增设副气室来增大有效气室体积，从而降低固有频率、拓宽隔振带宽。节流孔阻尼机制： 当空气弹簧配置副气室并通过节流孔连通时，振动引起主、副气室间的压力差，推动气体流经节流孔，通过流体沿程阻力和局部阻力耗散振动能量。
空气弹簧式被动隔振器的固有频率通常可控制在1.2-2.5Hz，垂直与水平方向的隔振效果均优于阻尼式被动隔振。此外，气浮系统可通过调节气压力适应不同负载，并具备自动水平补偿功能。缺点是需要稳定的气源、系统成本较高，且维护比橡胶隔振复杂。
2.2 主动隔振
主动减振的思想就是根据系统的振动状态信息，给负载平台提供一个相反方向的加速度或者驱动力，以抵消负载平台的振动。主动减振系统通常包括有受控系统、控制器、驱动器、传感器等几个常见的部分组成。随着控制理论、集成电路、传感器、执行机构等领域的技术进步，主动减振进入蓬勃发展阶段。
相对于被动减振，主动减振在低频振动的隔离方面具有明显的优势，隔振频率可以低至0.5Hz。因此主动减振技术多用于航空航天、超精密加工、精密检测、光学实验等对基座稳定性要求非常高的场合。
2.2.1 一体式主动减振器

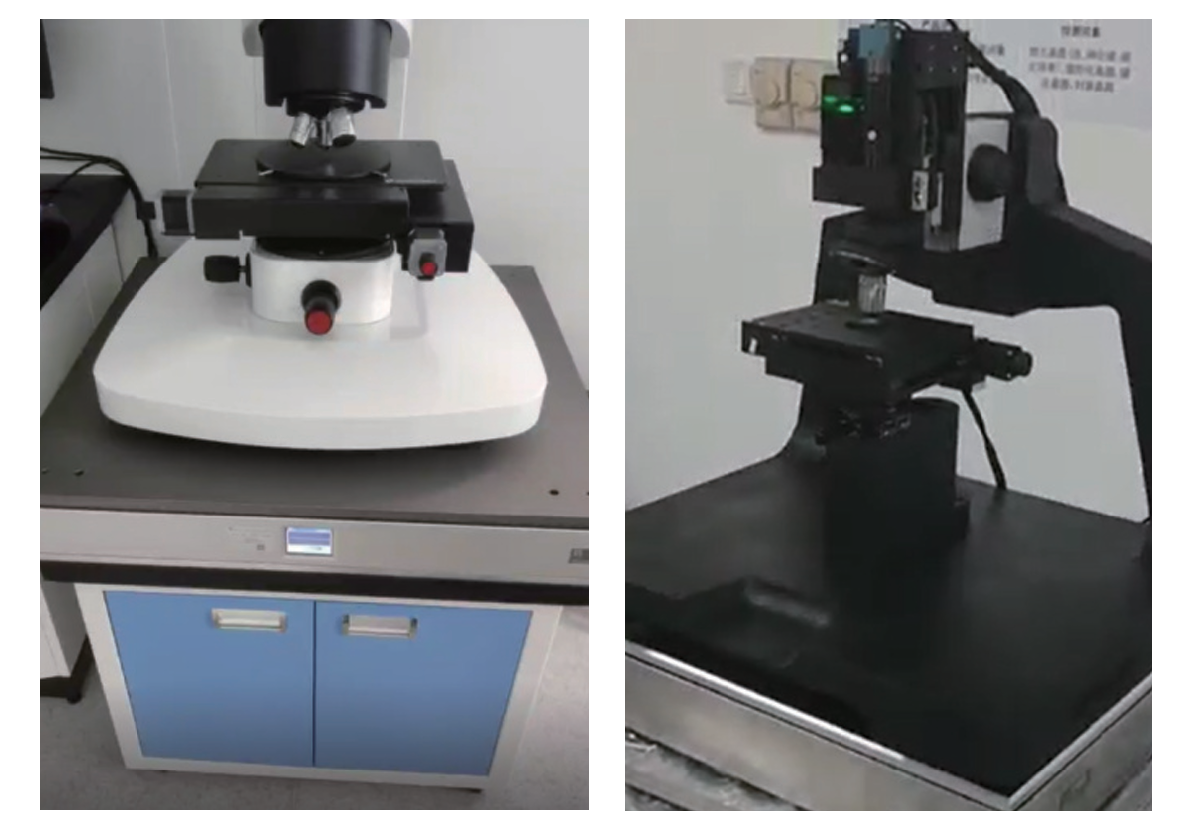

一体式主动减振器集成控制器、显示屏，体积小巧、外观简洁、使用方便。主动减振器主要应用于一些对微振敏感的高端检测设备，针对于AFM和SEM而开发的高端主动减振器。高端仪器在进行高倍率的图像处理和精密设备需要达到纳米级精度时，都需要对微振进行一个有效的抑制，6自由度主动减振就是一个很好的选择，并能根据不同环境和工况的需求，提供有效的解决方案。

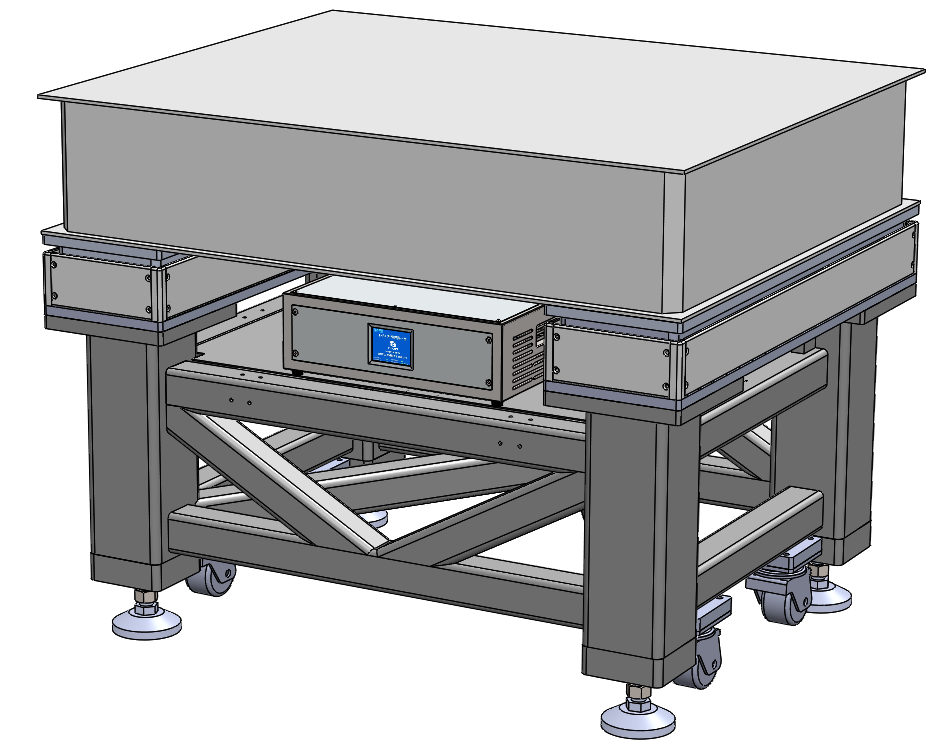

2.2.2 模块式主动隔振器 模块式设计，能适用于更多需要安装配置的场合，外置控制箱。支撑分为弹簧型和气浮型，弹簧型主动减振适用于显微镜、光学设备、检测设备等静态设备。气浮型主动减振采用地面振动前馈与反馈控制相结合，提供出色的隔振效果;运动前馈与速度反馈控制结合，有效消减平台运动加速度，快速稳定平台振动。适用于光刻机等运动平台设备，消减大质量滑块运动带来的振动；半导体设备，及高精度、高速度加速度的精密运动平台等。
2.3 被动隔振与主动隔振的对比
对比维度 | 被动隔振 | 主动隔振 |
隔振原理 | 弹性储能 + 阻尼耗能 | 传感器感知 + 控制器计算 + 执行器施反向力 |
低频隔振 | 阻尼式6~12Hz，气浮式1.2~2.5Hz固有频率以下振动无法有效隔离 | 隔振频率低至0.5Hz |
共振区放大 | 存在，阻尼越大，共振放大越小，但高频隔振变差 | 可通过控制算法主动抑制，共振峰值极低 |
响应速度 | 即时（无延迟） | 有微小延迟（取决于控制环路带宽） |
对台面上振动的抑制 | 无效（只能隔绝地面传入的振动） | 有效（可通过前馈补偿台面设备产生的振动） |
成本 | 较低 | 较高（传感器、控制器、执行器） |
维护 | 简单（气浮需气源） | 较复杂（电子系统、控制调参） |
3. 微振动等级标准（VC标准）
VC（Vibration Criteria）振动等级标准是国际上通用的微振动等级标准，用于衡量和控制建筑物或设备环境中微振动水平。该标准以振动速度值为核心衡量指标，常应用于精密仪器实验室、半导体工厂、医院影像科设备（MRI/CT）、光学车间等对振动敏感的场景。
VC标准振动等级包括：Workshop(ISO)，Office(ISO)，Residential (Day) (ISO)，Operating Theatre(ISO)，VC-A，VC-B，VC-C，VC-D，VC-E，VC-F，VC-G， NIST-A，NIST-A1，VC-H，VC-I，VC-J，VC-K，VC-L，VC-M。详情如下表所示。
标准 | 速度 µm/s (µin/s) | 振幅 µm | 描述 |
Workshop (ISO) | 800 (32,000) | N/A | 人能够明确感到振动的程度，其程度适宜于研讨会等不太敏感的场所。 |
Office (ISO) | 400 (16,000) | N/A | 可见振动。适用于办公室和非敏感区域。 |
Residential Area (ISO) | 200 (8000) | 75 | 几乎看不到的振动。在大多数情况下，适合睡眠区域。通常足以用于计算机设备，医院恢复室，半导体探针测试设备和小于 40 倍的显微镜。 |
Operating Theatre (ISO) | 100 (4000) | 25 | 振动不明显。在大多数情况下，适用于外科手术室，100X 显微镜和其他低灵敏度设备。 |
VC-A | 50 (2000) | 8 | 在大多数情况下，对于光学显微镜而言，足以达到 400X，微量天平，光学天平，接近和投影对准仪等。 |
VC-B | 25 (1000) | 3 | 适用于线宽为 3 µm 的检查和光刻（包括步进机）。 |
VC-C | 12.5 (500) | 1-3 | 适用于 1000 倍光学显微镜的标准，详细尺寸为 1 µm 的检查和光刻检查设备（包括中灵敏度电子显微镜），TFT-LCD 步进 / 扫描器工艺。 |
VC-D | 6.25 (250) | 0.1-0.3 | 在大多数情况下适用于要求最苛刻的设备，包括电子显微镜（TEM 和 SEM）和电子束系统。 |
VC-E | 3.12 (125) | < 0.1 | 一个具有挑战性的标准。假定足以满足最苛刻的敏感系统的要求，其中包括长距离，基于激光的小型目标系统，纳米级的电子束光刻系统以及其他要求非凡动态稳定性的系统。 |
VC-F | 1.56 (62.5) | N/A | 适用于极其安静的研究空间；通常在大多数情况下都很难实现，尤其是在洁净室中。不建议将其用作设计标准，仅用于评估。 |
VC-G | 0.78 (31.3) | N/A | 适用于极其安静的研究空间；通常在大多数情况下都很难实现，尤其是在洁净室中。不建议将其用作设计标准，仅用于评估。 |
NIST-A | - | - | 在高于 20 Hz 的频率下，NIST-A 标准与 VC-E 曲线相同，但低于此频率时，则保持恒定位移。1 至 20 Hz 之间为 0.025 µm 或 25 nm；20 至 100 Hz 之间为 3.1 µm/s（125 µin /s）。 |
NIST-A1 | - | - | NIST-A1 标准要求小于 4 Hz 的频率的 RMS 速度为 3 µm/sec（118 µin /sec），而对于 4 Hz < f < 100 Hz 的频率则为 0.75 µm/sec（29.5µin /sec）速度。 |
VC-H | 0.39 (15.63) | N/A |
|
VC-I | 0.195 (7.81) | N/A | |
VC-J | 0.097 (3.9) | N/A | |
VC-K | 0.048 (1.95) | N/A | |
VC-L | 0.024 (0.98) | N/A | |
VC-M | 0.012 (0.49) | N/A |

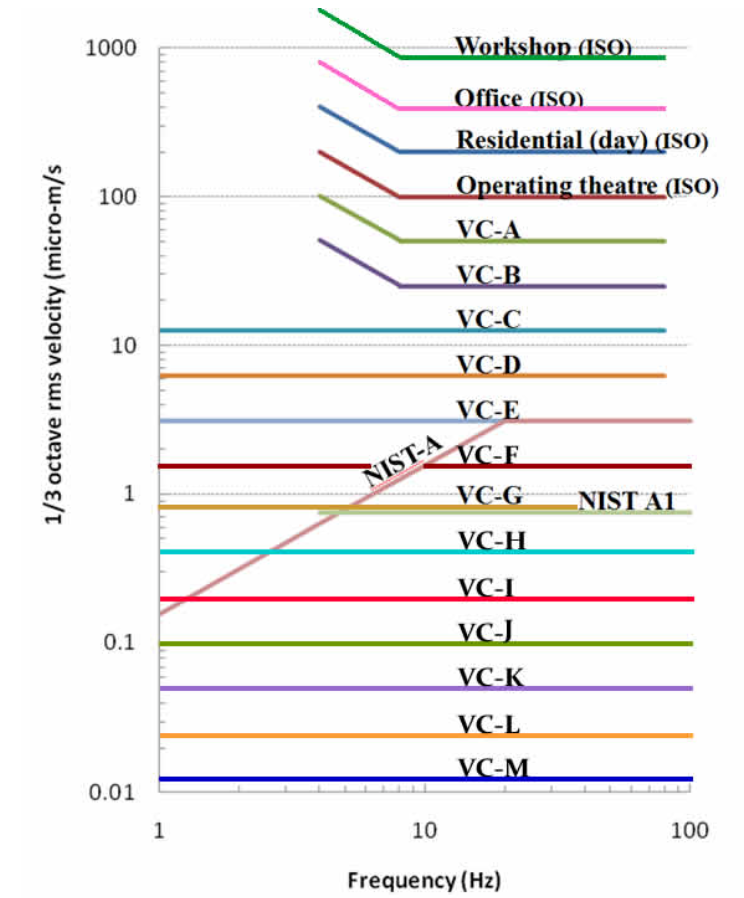

上表中提到的各个等级的1/3 倍频带速度vs频率曲线如下图所示：
对于光学平台，普通的阻尼被动隔振平台可达到VC-B的标准，普通的气浮被动隔振平台可达到VC-C的标准，而主动隔振平台则可达到VC-D至VC-F的标准。
回顾全文，光学平台的性能落地在台面与隔振器两大模块的协同。蜂窝台面或大理石台面让光学元件“站得稳”；隔振器从阻尼式、气浮式到主动式，固有频率逐级降低，隔振能力逐级提升。VC标准为选型提供了直观标尺。实际选型时，需根据微振动敏感度、预算和维护条件综合权衡，在性能与成本之间找到最适合的平衡点。如需想了解更多光学知识，或想深挖相关技术细节，欢迎留言一起交流。
