镀金离轴抛物面反射镜
7款产品联合光科推出直径25.4mm、50.8mm镀有金膜、银膜、铝膜离轴角为90°的离轴抛物面反射镜标准品，根据不同镀膜使其在可见光波段、近红外波段、红外波段有良好的光学性能，这些离轴抛物面反射镜的表面粗糙度分别为50Å和100Å使其在应用中能有效的降低光线的散射，其被广泛应用到反射光学系统、激光聚焦系统、太赫兹等产品或是相关领域。
联合光科是标准的反射镜光学产品供应商，我们不仅提供大量反射镜现货标准品，同时也可根据您的需求为您定制反射镜。
材料
6061-T6
面型不规则
λ/4
偏离角度
90°
表面光洁度
80-50
表面粗糙度
RMS＜100Å
尺寸误差
0/-0.2mm
有效焦距误差
±1%
镀膜
见列表
直径
有效焦距EFL
离轴量
镀膜
货期
| 产品编号 | 直径 | 有效焦距EFL | 离轴量 | 镀膜 | 货期 | 对比 | 价格 | 购买 | ||
|
|
312514 | 25.4mm | 25.4mm | 25.4mm | Ravg＞96%@700-2000nm,Ravg＞96%@2000-10000nm |
|
¥2,340.00 |
|
||
|
|
||||||||||
|
|
312515 | 25.4mm | 50.8mm | 50.8mm | Ravg＞96%@700-2000nm,Ravg＞96%@2000-10000nm |
|
¥2,340.00 |
|
||
|
|
||||||||||
|
|
312516 | 25.4mm | 76.2mm | 76.2mm | Ravg＞96%@700-2000nm,Ravg＞96%@2000-10000nm |
|
¥2,340.00 |
|
||
|
|
||||||||||
|
|
312517 | 25.4mm | 101.6mm | 101.6mm | Ravg＞96%@700-2000nm,Ravg＞96%@2000-10000nm |
|
¥2,340.00 |
|
||
|
|
||||||||||
|
|
312518 | 50.8mm | 50.8mm | 50.8mm | Ravg＞96%@700-2000nm,Ravg＞96%@2000-10000nm |
|
¥4,085.00 |
|
||
|
|
||||||||||
|
|
312519 | 50.8mm | 101.6mm | 101.6mm | Ravg＞96%@700-2000nm,Ravg＞96%@2000-10000nm |
|
¥4,085.00 |
|
||
|
|
||||||||||
|
|
312520 | 50.8mm | 152.4mm | 152.4mm | Ravg＞96%@700-2000nm,Ravg＞96%@2000-10000nm |
|
¥4,085.00 |
|
||
|
|
||||||||||
暂无产品
镀金离轴抛物面反射镜
一、概述离轴抛物面反射镜的反射表面是母抛物面中截取的一部分。利用离轴抛物面反射镜可以聚焦平行光束或准直点光源，其离轴设计可以使焦点从光路中分离出来。与透镜相比，使用离轴抛物面反射镜不会产生球差、色差，且不会引入相位延迟和吸收损耗。
二、根据所需输出光束直径选择反射镜
当使用一个离轴抛物面反射镜准直发散光源时，通常要根据所需输出光束直径来选择合适的反射镜。光束直径可以很容易地使用入射光的发散半角(Θ)和OAP的反射焦距进行计算。计算光束直径时，使用下列公式：
光束直径 = 2 x sin(Θ) x 反射焦距
如果您需要准直光纤出射的光束，上述公式可以写为：
光束直径 = 2 x NA(光纤) x 反射焦距
三、离轴抛物面反射镜的特有参数和选型
3.1 离轴抛物面反射镜的特有参数
1. 母焦距PFL
母焦距（Parent Focal Length, PFL）是完整母抛物面的焦距，决定了反射面的曲率特性。如下图fp所示。
2.有效焦距
又称为反射焦距（Reflected Focal Length，简称RFL），是从离轴抛物面反射镜的镜面中心到实际焦点的距离。它可由PFL计算得出，是实际使用中更直观的焦距参数。如下图fR所示。
3.偏离角度
又称为离轴角（Off-Axis Angle），是离轴抛物面反射镜的光轴与焦轴之间的夹角。一般来说偏离角度设计为90°或更小角度。如下图Aoff-axis所示。
4.离轴量
离轴量（Off-Axis Distance，简称OAD），是母抛物面的光轴到离轴抛物面反射镜镜面几何中心的垂直距离。当离轴角是90°时，离轴量恰好等于有效焦距（反射焦距）。
离轴抛物面曲线反射镜示意图
3.2 镀膜和选型
离轴抛物面反射镜通常镀金属膜，常见的膜系如下表所示：
| 膜层类型 | 常用波段 | 特点 |
| 保护性铝膜 | 400-10000nm | 反射率比银膜低（尤其是可见光波段），但价格比银膜便宜 |
| 保护性银膜 | 400-10000nm | 反射率相对铝膜更高，但价格比铝膜贵 |

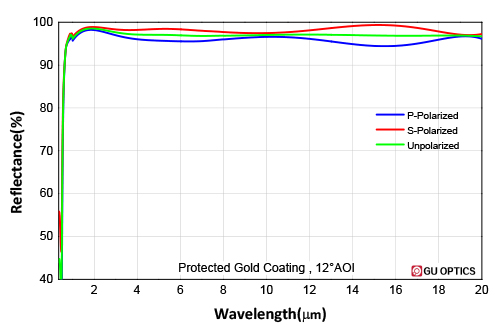

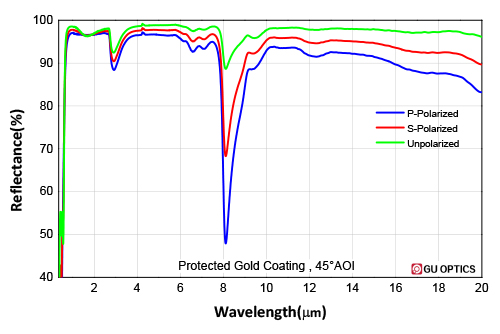

| 保护性金膜 | 700-10000nm | 红外波段性能优秀 |
