经济型平面反射镜
116款产品平面反射镜重要参数为：面型及反射率。高表面精度能够降低因色散造成的光线损失量。
联合光科提供未镀膜、镀反射膜的反射镜，反射膜选项包括普通保护性铝膜、保护性紫外反射铝膜、保护性银膜、保护性金膜。熔融石英基片合用于紫外应用。
联合光科是标准的反射镜光学供应商，我们不仅提供大量反射镜现货标准品，同时也可根据您的需求为您定制反射镜。
使用注意事项：拿取反射镜时请佩戴手套，请勿直接用手拿取，通过磨砂边缘等非光学表面夹持，对于金属膜反射镜请勿擦拭表面，物理接触可能会损伤光学元件，清洁时可用气吹吹拭光学元件的表面。
*经济型平面反射镜因产品更新，自2024年7月31号起基底材料由“浮法玻璃（B270）”更换为“精退火H-K9L光学玻璃”。
材料
精退火H-K9L光学玻璃
表面面型
4-6λ/25m㎡@632.8nm
透镜定心误差
＜3 arcmin
表面光洁度
80-50
背面
细磨或检测抛光
尺寸误差
+0.0/-0.25mm
直径公差
±0.25mm
倒边
0.2-0.5mm×45°
镀膜
见列表
尺寸
厚度
镀膜
表面面型
货期
| 产品编号 | 尺寸 | 厚度 | 镀膜 | 表面面型 | 货期 | 对比 | 价格 | 购买 | ||
|
|
302500 | Φ5.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥70.00 |
|
||
|
|
||||||||||
|
|
302501 | Φ6.3mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥70.00 |
|
||
|
|
||||||||||
|
|
302502 | 6.0×6.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥70.00 |
|
||
|
|
||||||||||
|
|
302503 | 6.0×8.5mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥70.00 |
|
||
|
|
||||||||||
|
|
302504 | Φ10.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥70.00 |
|
||
|
|
||||||||||
|
|
302505 | 10.0×10.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥70.00 |
|
||
|
|
||||||||||
|
|
302506 | 10.0×14.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥70.00 |
|
||
|
|
||||||||||
|
|
302507 | Φ12.5mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥70.00 |
|
||
|
|
||||||||||
|
|
302508 | 12.5×12.5mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥90.00 |
|
||
|
|
||||||||||
|
|
302509 | 12.5×17.5mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥90.00 |
|
||
|
|
||||||||||
|
|
302510 | Φ15.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥90.00 |
|
||
|
|
||||||||||
|
|
302511 | 15.0×15.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥90.00 |
|
||
|
|
||||||||||
|
|
302512 | 15.0×21.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥90.00 |
|
||
|
|
||||||||||
|
|
302513 | Φ20.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥110.00 |
|
||
|
|
||||||||||
|
|
302514 | 20.0×20.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥110.00 |
|
||
|
|
||||||||||
|
|
302515 | 20.0×28.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥125.00 |
|
||
|
|
||||||||||
|
|
302516 | Φ25.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥125.00 |
|
||
|
|
||||||||||
|
|
302517 | 25.0×25.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥125.00 |
|
||
|
|
||||||||||
|
|
302518 | 25.0×35.0mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥165.00 |
|
||
|
|
||||||||||
|
|
302519 | Φ25.4mm | 2.3mm | 普通铝膜+保护 | 4-6λ@632.8nm |
|
¥125.00 |
|
||
|
|
||||||||||
暂无产品
经济型平面反射镜
一、概述平面反射镜的反射面是一个平面，是一种能够用于多种应用的反射镜，包括光束转折、干涉测量，或在成像系统中用作为光学组件。
K9光学玻璃是一种宽光谱透过优异的光学材料，其在350nm-2000nm均具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常被作为各种光学元件的基底使用，用来制作各种光学元件。

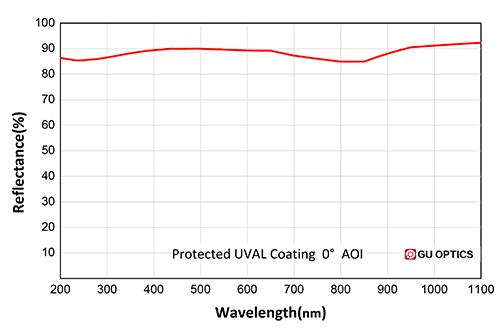

经济型平面反射镜的表面面型是4-6λ@632.8nm。包括普通铝膜+保护，紫外反铝膜+保护，银膜+保护，金膜+保护的各种镀膜类型。
二、金属反射膜介绍
2.1 金属的介电常数与Drude模型
介电常数是决定电磁波传播性质的重要参数。金属的介电常数可以用Drude色散模型来描述，也称为自由电子气模型。根据Drude色散模型，金属的相对介电常数Ɛ(ω)为：
（1）式中，γ为电子速度的衰减常数，ω为入射光频率，ωp称为自由电子所形成的等离子体的振荡固有角频率。可表示为：
（2）e是电子的电荷，n是电子的密度，Ɛ0是真空中的介电常数，m0是电子的质量。
经过相关的数学运算，Ɛ(ω)可分解为包含实部Ɛ‘和虚部Ɛ”的形式，实部Ɛ‘和虚部Ɛ”的具体表达式分别为：
，
（3）介电常数的实部Ɛ‘对应于光传播时电场振幅的比例，而虚部Ɛ”则对应于光的能量损耗。
2.2 金属的复折射率与吸收损耗
金属的复折射率可表示为：
（4）其中，实部 n 是金属的折射率，决定了光波在金属中的传播速度；虚部 k 被称为消光系数，表征光波在金属内传播时的能量衰减（即光能吸收）。
公式（4）的等式两边都经过平方后，可以得出介电常数的实部、虚部与复折射率满足如下关系：
（5）―般金属膜都具有较大的消光系数。当光束由空气入射到金属表面时，进入金属内的光振幅迅速衰减，使得进入金属内部的光能相应减少，从而反射光能增加。同时消光系数越大，进入金属内部的光能吸收越大，导致反射率降低，这也是金属反射镜存在一定吸收的原因。
图1 金属反射镜反射示意图
2.3 不同金属膜的光学特性
不同金属的自由电子浓度和碰撞频率不同，导致其光学特性存在显著差异：
铝膜：最常用、最经济的金属反射膜，从紫外（~200nm）到红外都有良好反射率（80%~90%）。但硬度较软，易划伤，在空气中会氧化。铝膜本身易氧化，但镀致密保护膜（如 SiO₂）后，可有效隔绝空气与水汽，铝层基本不再氧化，反射率与耐久性大幅提升。
银膜：在可见光和红外区反射率>90%，优于铝。但极易硫化发黑，耐久性极差，必须加保护膜（如SiO₂），在蓝光和紫外波段反射率迅速下降。
金膜：红外波段的“王者”，在波长>800nm的红外区，平均反射率>95%，且非常稳定。但对可见光反射率一般（呈金色），且成本较高。同样，金膜通常也需要镀保护膜，能够避免金膜受到损伤，且更方便清洁。
