K9鼓形透镜

20款产品

K9鼓形透镜（K9 Drum Lenses）是两端为球形沿光轴方向提供定位面的透镜，它是在球透镜的基础上磨外圆形成的，为的是方便装卡，它比较适合光通讯中光的传播。

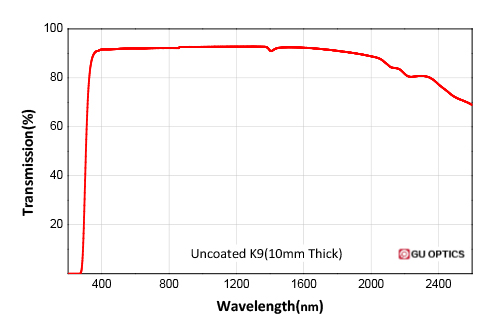

鼓形透镜具有比普通凸透镜更短的焦距和更大的放大倍数，它的焦距取决于材质本身的折射率。精退火H-K9L光学玻璃是一种宽光谱透过优异的光学材料，其在350nm-2000nm均具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常被作为各种光学元件的基底使用，用来制作各种光学元件。
联合光科提供基底为精退火H-K9L光学玻璃未镀膜的鼓形镜片，有多种尺寸和焦距供您选择。

材料

精退火H-K9L光学玻璃

设计波长

587.6nm

直径误差

+/-0.05mm

椭球度

±0.005mm

面型不规则

λ/4@632.8nm

表面光洁度

40-20

镀膜

见列表

直径

有效焦距

镀膜

中心厚度 L

货期

产品编号	直径	有效焦距	镀膜	中心厚度 L	货期	对比	价格	购买
165000	2.00mm	1.83mm	未镀膜	2.50mm	现货		¥195.00

165001	2.00mm	2.20mm	未镀膜	3.00mm	现货		¥195.00

165002	3.00mm	2.93mm	未镀膜	4.00mm	现货		¥230.00

165003	4.00mm	5.00mm	未镀膜	5.00mm	现货		¥255.00

165004	5.00mm	5.00mm	未镀膜	8.00mm	现货		¥280.00

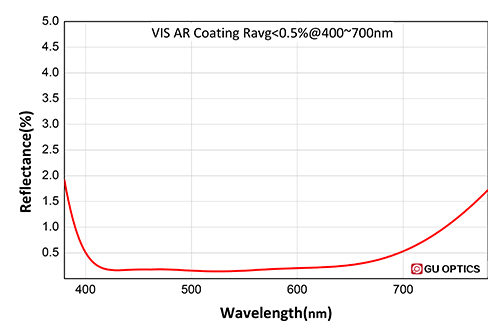

165005	2.00mm	1.83mm	Ravg＜0.5%@400-700nm	2.50mm	现货		¥240.00

165006	2.00mm	2.20mm	Ravg＜0.5%@400-700nm	3.00mm	现货		¥240.00

165007	3.00mm	2.93mm	Ravg＜0.5%@400-700nm	4.00mm	现货		¥280.00

165008	4.00mm	5.00mm	Ravg＜0.5%@400-700nm	5.00mm	现货		¥305.00

165009	5.00mm	5.00mm	Ravg＜0.5%@400-700nm	8.00mm	现货		¥360.00

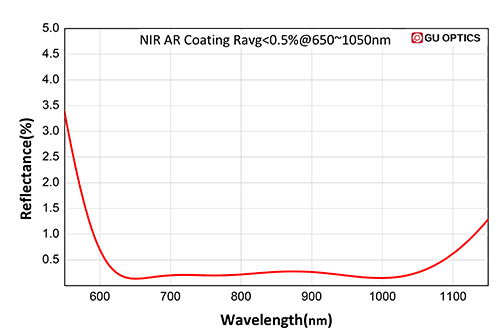

165010	2.00mm	1.83mm	Ravg＜0.5%@650-1050nm	2.50mm	现货		¥240.00

165011	2.00mm	2.20mm	Ravg＜0.5%@650-1050nm	3.00mm	现货		¥240.00

165012	3.00mm	2.93mm	Ravg＜0.5%@650-1050nm	4.00mm	现货		¥280.00

165013	4.00mm	5.00mm	Ravg＜0.5%@650-1050nm	5.00mm	现货		¥305.00

165014	5.00mm	5.00mm	Ravg＜0.5%@650-1050nm	8.00mm	现货		¥360.00

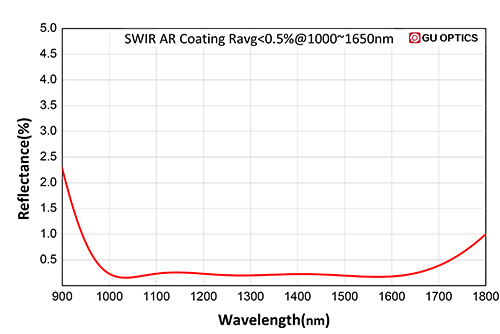

165015	2.00mm	1.83mm	Ravg＜0.5%@1000-1650nm	2.50mm	现货		¥240.00

165016	2.00mm	2.20mm	Ravg＜0.5%@1000-1650nm	3.00mm	现货		¥240.00

165017	3.00mm	2.93mm	Ravg＜0.5%@1000-1650nm	4.00mm	现货		¥280.00

165018	4.00mm	5.00mm	Ravg＜0.5%@1000-1650nm	5.00mm	现货		¥305.00

165019	5.00mm	5.00mm	Ravg＜0.5%@1000-1650nm	8.00mm	现货		¥360.00
